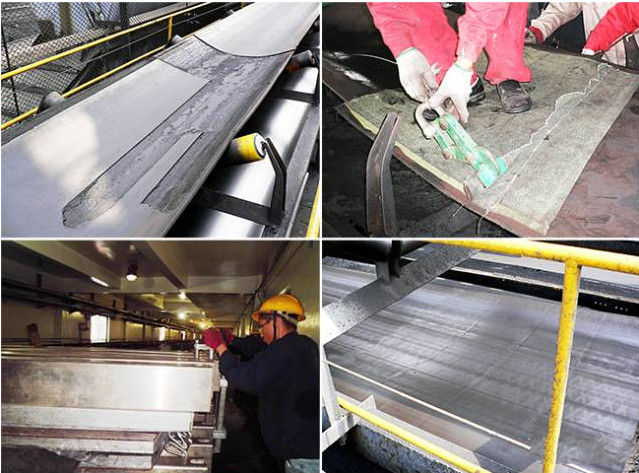

1.改進輸送帶落料斗。

       改進輸送帶落料斗，是防止輸送帶早期破壞的有效措施之一。改進各帶式輸送機轉(zhuǎn)接處的落料斗，使其通過異物的能力增大2.5倍，長、大異物在輸送過程中不易卡在漏斗壁和輸送帶之間，降低異物撕裂輸送帶的概率。

       落料斗處的導料裙板，使其與輸送帶的間隙沿輸送帶運行方向越來越大，解決煤塊、石塊卡在輸送帶和裙板之間的問題，消除因此引起的輸送帶損傷。落差較大的料斗，內(nèi)部安裝緩沖擋板，避免物料直接沖擊輸送帶。

       2.在改向滾筒處加刮料裝置。

        在輸送帶沿線的改向滾筒處加設(shè)刮料裝置，消除改向滾筒處物料粘結(jié)問題，解決因滾筒粘料引起的輸送帶局部破損。

       3.輸送機頭、尾及中間轉(zhuǎn)載過渡處的改進。

       輸送機頭、尾及中間轉(zhuǎn)載處的過渡長度及過渡方式，對輸送帶的使用壽命影響很大。須進行合理的過渡設(shè)計，應(yīng)盡量減輕輸送帶膠面的磨損，確保不出現(xiàn)輸送帶的折疊、中間凸起現(xiàn)象，落料處不出現(xiàn)物料撒漏。

       4.輸送機在凹過渡處的壓帶輪。

       實踐證實，鋼繩式輸送帶橫向強度不足，啟動時，壓帶輪造成輸送帶局部受力過大，導致撕裂輸送帶，將壓帶輪全部改為壓帶滾筒，可徹底解決這一問題。

       5.大機臂架輸送帶配重減載。

       煤礦系統(tǒng)堆場堆料機臂架輸送帶最初使用壽命很短，配重設(shè)計過重是造成輸送帶張力過大，過早龜裂老化的重要原因。在滿足輸送帶運載物料張力的基礎(chǔ)上，減輕配重后，運送煤炭由150萬t的使用壽命延長到450萬t。20萬t礦用系統(tǒng)堆取料機臂架輸送帶原設(shè)計配重為25t(含配重滾筒重量)，原裝德國進口抗撕裂鋼絲帶作業(yè)不到300萬t就嚴重拉伸報廢，經(jīng)兩次減載降低6t配重后，使用國產(chǎn)普通鋼絲帶，作業(yè)量超過800萬t。

       6.料流方向調(diào)整。

       料流方向?qū)�輸送帶的使用壽命具有重要影��，�?yīng)使物料流與輸送帶同方向運行，可大大提高設(shè)備使用壽命。

       7.合理選擇皮帶類型與維護。

       合理選擇類型，根據(jù)季節(jié)變化及時調(diào)整沿線糾偏裝置，加防曬罩以及冬季維護等措施亦可延長輸送帶壽命。

       8.其他管理問題。

       加強托輥及清掃器管理，損壞要及時更換。控制帶載啟動。
