托輥焊接是指托輥輥皮與沖壓軸承座之間采用CO2氣體保護焊焊接，從托輥的技術要求衡量，采用焊接工藝是不恰當?shù)摹?/p>

圖1是DTⅡ型托輥輥體的設計圖，兩端軸承座A-B同心度Φ0.03 ，采用 CO2氣體保護焊焊接，顯然是保證不了同心度的。

鋼材在焊接時熔化，鋼的熔化溫度1500℃左右，在這個溫度下，軸承座和輥皮產生較大的熱變形。產生較大變形的原因主要有三點，其一是軸承座、輥皮厚度范圍3-5mm，屬于輕薄件，溫度擴散較慢產生變形，其二是焊接工藝是逐漸焊接的過程，軸承座和輥皮在焊接過程中溫升不均勻產生變形，其三是沖壓軸承座一般不消除應力，受熱后應力釋放產生變形�？傊�，多種變形疊加，造成托輥?zhàn)枇υ黾�，降低了托輥壽命，增大了功率消耗�?/p>

圖1  DTⅡ輥體

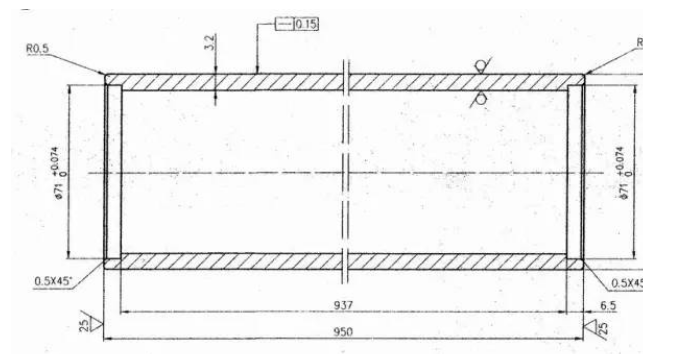

從加工角度說，輥皮是精度比較高的加工件，如圖2，沖壓軸承座有些企業為了提高質量，也要進行二次機加工，在零件質量達到IT9精度的情況下，再用焊接工藝焊接顯然也是不匹配的選擇。

影響軸承座A-B同心度的原因還有許多，比如軸承座的精度和強度、軸承座與輥皮的配合、輥皮兩端鏜孔的精度及同心度等等。這些因素，本文暫不探討。

托輥軸承座與輥皮的結構有許多種方式，主要的結構方式經過了兩次演化。早期是TD62型、TD75型帶式輸送機，托輥軸承座與輥皮采用緊配合壓裝形式，軸承座采用鑄鐵材料，也有軸承座采用折邊沖壓，見圖3。后期是DTⅡ型帶式輸送機，托輥軸承座與輥皮采用CO2氣體保護焊焊接，軸承座采用沖壓軸承座，如圖1 。

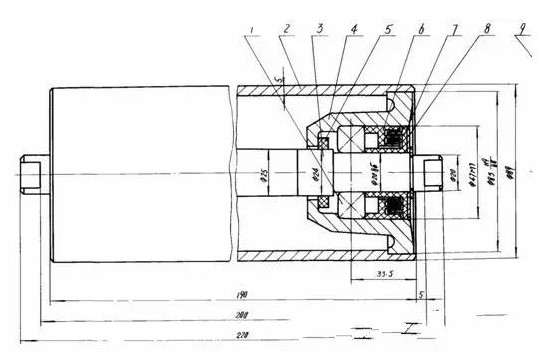

圖2 輥皮

演化的原因，除了鑄鐵軸承座本身的缺點和加工效率低下外，主要是當時的加工手段落后，保證不了輥?zhàn)觾啥溯S承座的同心度和管子與軸承座的可靠連接。

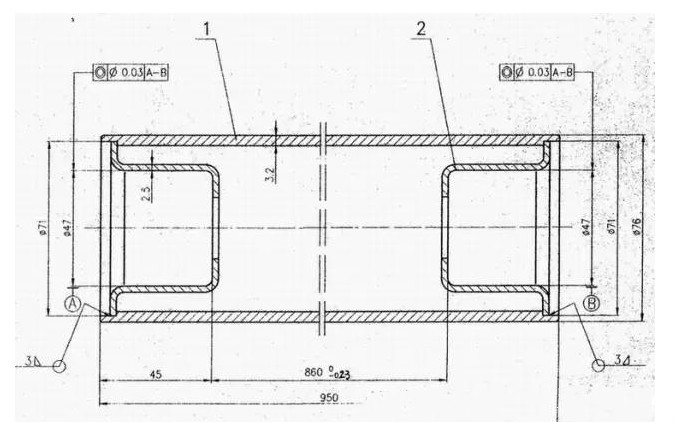

圖3  TD75型  棍子

目前托輥加工設備經過30年的緩慢發展，一種全新加工工藝的數控自動化托輥生產線、托輥加工設備已經進入市場，前述兩種軸承座與輥皮連接的缺點得到了根本的改變。

這種全新加工工藝的設備，采用了“一種托輥軸承座與輥皮的連接設備及方法”的發明專利（專利號：CN201110048425.6），解決了前述兩種軸承座與輥皮連接的缺點。同時，為了解決目前托輥鏜孔設備輥皮鏜孔同心度較低，造成托輥?zhàn)枇Υ蟮膯栴}，輥皮定心不準確，造成托輥徑向圓跳動量大的問題，又采用了“托輥輥皮加工自動定位夾持裝置”發明專利技術（專利號：ZL201320885767.8）。

由于全新加工工藝設備采用了新工藝，實現了托輥全數字化加工，托輥加工質量得到了顯著提高，托輥的阻力、徑向圓跳動量、軸向竄動量都小于GB/T10595-2006標準規定值25%以上，為高速大運量帶式輸送機托輥的制造提供了保障。
