1 、概述

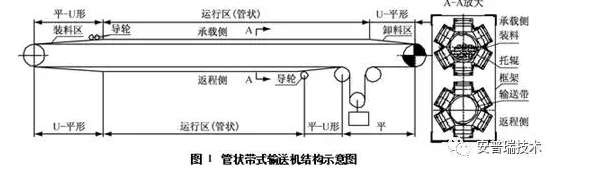

     普通帶式輸送機截面通常由1～5個托輥把輸送帶展平或形成槽形截面,而管狀帶式輸送機上下輸送帶都6個托輥形成正六邊形截面把輸送帶卷成管狀,如圖1所示。管狀帶式輸送機能實現在三維空間的彎曲輸送和封閉輸送,在運行過程中輸送帶不會發生跑偏現象,但會出現扭曲現象,嚴重過度扭曲時膠帶會移出滾筒,在機架上逐漸向上折疊,在機頭、機尾滾筒處也會出現膠帶折疊現象。    導致輸送機停車，影響生產。本文就管狀帶式輸送機輸送帶扭曲的調整方法作介紹。

2、扭曲的成因

引起輸送帶扭曲的原因很多,歸納起來主要因素是:

(1)機架、滾筒安裝質量不高;

(2)機身桁架接頭不正,托輥架(端盤)中心不對中,尤其是彎曲段桁架不在同一曲率上;

(3)輸送帶質量不好,如輸送帶厚度、伸長率不均勻,橫向剛性、硬度達不到卷成管狀的要求,不能與托輥充分接觸;

(4)輸送帶的接頭安裝不正確,或輸送帶局部損傷;

(5)加料點給料位置不正確,加料點不對中;

(6)清掃性能不佳,在滾筒,托輥表面上粘附物料;

  (7)輸送帶張力過緊或過松輸送帶不能形成正常管狀;

  (8)曲線段托輥安裝偏離理輪中心;

   (9)風、雨、雪、環境溫度等影響輸送帶輸送送過程；

    （10）使用調整不當。

3、輸送帶扭曲的預防為了減少輸送帶的扭曲,須從運輸線路設計、設備制造加工、直至設備安裝等各個環節消除易產生扭曲的不利因素。

(1)設計時應避免在管狀帶式輸送機機頭部形成凸弧曲線。

(2)必須重視機身桁架的制造及安裝質量管狀帶式輸送機機身托輥架為一矩形框架,上下托輥安裝在同一框架上,因此托輥架的水平度及整段桁架中心線直線度都有嚴格要求,在制造過程中桁架中心線直線度偏差δs不應超過表1的規定。

    機身桁架的安裝對扭曲有很大影響,支撐桁架的支腿與桁架的中心安裝偏離應<±3mm。

(3)滾筒的水平度及軸線垂直度的要求滾筒中心水平度應在0.5/1000mm以內,傳動滾筒軸線對機架中心線的垂直度應在2/1000mm以內。

(4)防止給料不正輸送機轉載點落料不對中會引起輸送帶在展開段跑偏,造成機身段管狀扭曲。為防止物料落偏,應在轉載溜槽處設可調節導料板,以調節物料落點。

(5)輸送帶及接頭質量管狀帶式輸送機的輸送帶與普通輸送帶相比,是增加了橫向剛性,并要有很好的管狀保持性和密封性,又具有很好的彈性和縱向柔韌性,能反復長期經受管狀成形和彎曲。同時應提高輸送帶接頭的質量,盡量減少接頭次數,接頭不垂直會引起輸送帶機身段扭曲。

（6）、維護清掃器，及時清理輸送帶表面粘物。

4、輸送帶扭曲的調整方法，調整管狀輸送帶的扭曲，一般利用前傾托輥強制糾扭，具體方法有如下幾種：

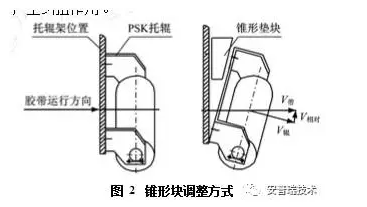

（1)錐形塊方式松開PSK托輥的螺母,把錐形墊鐵插入PSK托輥和托輥架之間,根據扭曲方向(順時針還是逆時針)確定翹起托輥的位置。在承載段側向輸送帶運行方向按圖2所示翹起托輥,改變托輥對膠帶作用力方向,促使膠帶對中,調整時注意防止調整過大,一次調整3～4組,觀察mn。輸送帶經過一段時間的跑合,就會顯示出其固定的運行特性,只要這種特定約束沒有多大改變,就會維持管狀狀態不變。其調扭原理是:由于輸送帶運行速度和托輥的線速度方向不同,存在相對滑動速度,從而對輸送帶產生糾扭作用。

(2)導輥方式對輸送機機身段加設圖3所示的導輥,此托輥的結構與設在管狀帶式輸送機機頭、機尾處形成管狀輸送帶的導輥類似,根據扭曲方向,確定安裝方向,改變托輥對輸送帶作用力方向。調扭原理同同上。

輸送帶扭曲處理要點：扭曲處理是管狀帶式輸送機安裝調試過程中最關鍵的工作,調整時應注重以下幾點:(1)記錄管狀膠帶的扭曲變化情況,加載時隨負載變化情況而異,膠帶的扭曲調整應按表2進行。
