同步皮帶的導電性是如何測量的

ISO 9563 同步帶 量產方法

測量裝置：一個帶有斷路500V直流電壓的絕緣測試儀表，測量電阻誤差在±10％以內，而且在樣本耗能中不應超過3W.

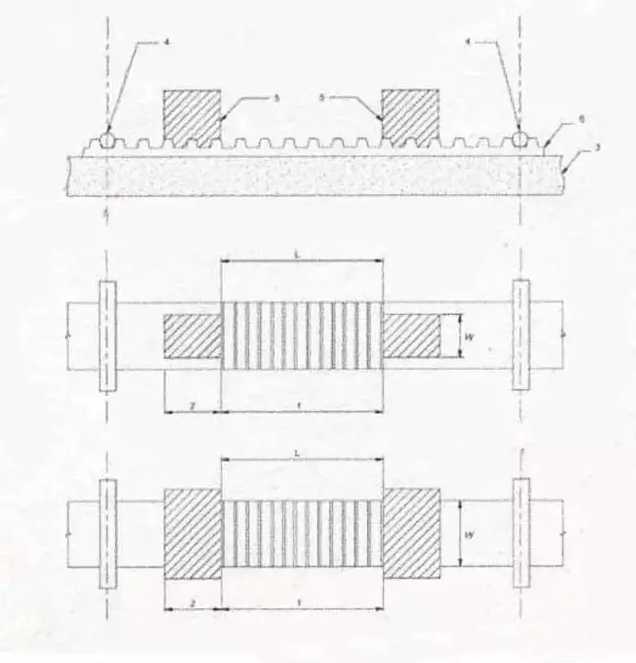

電極布置：兩電極由適當導電材料的金屬構成，電極最小接觸面寬度200mm且底部形狀要與測試的皮帶齒部匹配，而且要覆蓋住相近的三個齒和齒底部的兩個槽接觸。兩電極的距離應該保持7個槽和6個齒頂部組成的尺寸，電極排列如下圖所示：

插圖來自于ISO 9563文件

環境條件：溫度21℃~25℃，相對濕度45％~55％rh

要點：

1、  在兩電極間保持7槽，6齒的距離。

2、  電極負載3齒、2槽。

3、  絕緣表面

4、  絕緣夾鉗。

5、  電極

6、  皮帶

測量步驟：

1、  將皮帶放置于絕緣平面且齒部向上。

2、  用手將電極壓靠在齒表面，這樣不會發生變形和皮帶損傷。

3、  測量兩電極之間電阻值，按上述描述的用絕緣測試儀器測試4~6秒。

4、  許可的電阻值是計算而出的，根據電阻之間的距離和電極的寬度或者皮帶的寬度（兩者較窄的）。電阻值在1×10∧4歐姆一下是被認為是可導電皮帶。

同步皮帶導電性的注意事項:

當皮帶滿足當?shù)睾蛧�際標準的導電性能時，有一點非常重要，我們需要明白：所有的工業導電標準是針對新皮帶而言的，即未被使用過的皮帶。工業導電性能標準不適應于離開制造點的且被使用過皮帶。

總結

皮帶導電性的工業標準僅適應于新皮帶，對于已知的快速磨損的導電性皮帶，工業導電性標準并不對其適用。港達保力強炭纖維Volt系列皮帶滿足ARPM IP-3-3和ISO 9563 工業皮帶導電性，這使得保力強炭纖維Volt系列皮帶在潛在危險環境中從始至終是最安全的有效的選擇。
