四、埋刮板輸送機

       1、  埋刮板輸送機發展展望

    埋刮板輸送機可實現封閉輸送，安全。用于輸送氣候條件變化的、昂貴的非生產性粉塵物料 控制系統，輸送量達2000T/H以上。

1）、大規格；

2）、大輸送量；

3）、新理論、新結構、新工藝、新方法。例如：

         A、平滑的導軌和具有自潤滑作用的刮板，確保運轉的平穩性。

         B、特殊結構的刮板鏈條強度大、噪聲小、功耗低、不掛料、零跛損。

         C、傳動機構處設置防堵感應裝置，刮板鏈條帶有拉緊檢測裝置，實現自動報警，確保正常運行。

        D、設有尾端積料自動清理裝置，消除殘留。

        E、采用高鉻鋼，可輸送入口溫度達540℃的物料；采用特制的合金材料，可輸送溫度高達1000℃的物料。

          2、典型的埋刮板輸送機

1）、Bateman-Redler的埋刮板輸送機

        Bateman-Redler為南非Maydon Wharf in Durban散貨（谷物）碼頭提供了三臺輸送量為700T/H的埋刮板輸送機（圖44），將從船上卸下的谷物、玉米等輸送到存?zhèn)}，密閉輸送，不揚塵，無污染，綠色環保并避免天氣影響。其中，兩臺長度80M、水平布置的埋刮板輸送機，將卸船機上卸下的物料轉載到中央布料點；一臺長度65M、傾角5°的埋刮板輸送機再將物料輸送到計量漏斗。

2）、Schenck Process Group的埋刮板輸送機

       Schenck Process Movemaster的埋刮板輸送機（圖45）的刮板鏈條采用高張力鍛造合金鋼制造，對鏈節進行了散熱處理和精密焊接，可達到最大的強度和使用壽命。輸送能力10-2000T/H，可輸送煤炭、谷物、礫石、礦石、水泥、爐渣、石灰等。

3）、國內的埋刮板輸送機

    湖北宜都機電工程股份有限公司為大連北良散糧項目提供了輸送量高達2000T/H，機槽寬度達1600MM的埋板輸送機（圖46），是目前國內輸送量最大、規格最大的埋刮板輸送機。

       3、管狀刮板輸送機

    管道刮板輸送機有各種規格，其管徑范圍為50MM~250MM。典型的環型回路包括三個到四個方向的變化（47、圖48）。輸送機展開總長度可達30-40M。卸料口設有絞接的閘門，安裝在輸送管的下半部。當輸送粘著性的物料時，可在卸料閘門附近安裝小型振蕩器。特點：

       A、氣密、自清掃、無離析、無跛損；

       B、管道的總長度最大可達100M，但應取決于輸送路徑及所用彎頭的數量；

       C、輸送量隨所輸送物料的種類、形狀和輸送路徑不同而有所變化；

       D、輸送特殊物料時，可采用不銹鋼材料的管道等。

管道刮板輸送機可以成功地輸送范圍廣泛的物料，一般干燥的粉狀化學品到干燥的工業污泥及粗砂都能適應，還可以用于污水及水處理過程。

五、螺旋輸送機

    螺旋輸送機被廣泛用于在狹小的空間內對散體進輸送、提升、分配和取料，一般說來，對于沒有很強磨損性的物料，如果用水平螺旋輸送機可以輸送，那么也可用垂直螺旋輸送機進行提升。但是，很多垂直螺旋輸送機需要一臺水平螺旋輸送機給它喂料。

    目前，我國存在LS型和GX型兩種水平螺旋輸送機定型產品，LS型螺旋輸送機是GX型螺旋輸送機的更新?lián)Q代產品，其所有參數均等效采用IS01050-75及DIN15261-1986校準，設計制造遵循ZBJ81005-88《LS型螺旋輸送機》（新標準為JB/T7679-95《螺旋輸送機》）。其主要特點有：適用范圍廣泛；頭部和尾部軸承座均設置在殼體外，安裝、維修都很方便，同時避免粉塵進入軸承中；中間吊軸承采用粉末冶金含油軸瓦、PS復合材料軸瓦和MC尼龍軸瓦，自潤滑能力強，耐磨性好；吊軸承分為滾動和滑動可以互換的兩種結構，適用于不同物料的輸送；密封件采用尼龍及塑料制造，阻力小，密封性強，耐磨性好；螺旋連接方式采用圓弧鏈接代替螺栓連接，強度大、安裝方便、橫截面積小、對物料阻力小。另外，在出料端處設有清掃裝置超長機型采用雙端驅動，螺旋在中部斷開，受力合理，控制電路簡化。根據用戶需要，還可配置斷軸報警機構。

    我國還沒有全國統一的垂直螺旋輸送機定型產品，只有某此企業自動設計的產品。垂直螺旋輸送機螺旋的標準直徑系列，一般可參照相應水平螺旋輸送機的標準直徑系列確定。

1、  螺旋輸送機發展展望

    螺旋輸送機可實現封閉輸送，最大輸送量近3000T/H以上。

        1）、大規格；

         2）、大輸送量；

         3）、新理論、新結構、新工藝、新方法。例如：

         （1）、新的輸送機型。

         （2）、新的中間支承、螺旋結構、垂直螺旋輸送機取料結構。

         （3）、新的螺旋葉片制造工藝：按設計的直徑、螺距和厚度通過用       帶鋼連續冷軋而制成整體螺旋葉片，安裝在給定尺寸的管軸上組成螺旋體。

         （4）、新的余料自動清理裝置，減小殘留。

         （5）、新的研究設計方法，如離散元分析仿真等。

2、典型的螺旋輸送機

     1）、無軸螺旋輸送機

   無軸螺旋輸送機（圖50）不需要中間支承，能夠無堵塞、高效地輸送干的、半流體的或粘性的物料，可滿足化工、灰漿、木制品和廢水處理等許多需求。具有以下突出優點：

       （1）、螺旋具有超強耐磨性和耐用性，使用壽命長。

       （2）、抗纏繞性強；無中心軸干擾，對于輸送帶狀、易纏繞物料有特     殊的優越性，防止阻塞引起事故。

       （3）、環保性能好；采用全封閉輸送和易清洗的螺旋表面，可以保證     環境衛生和所輸送物料不受污染、不泄漏。

      （4）、扭距大、能耗低；由于螺旋無軸、物料不易堵塞，因而可以較低    速度運轉，平穩傳動，降低能耗。

      （5）、輸送量大；輸送量是相同直徑傳統有軸螺旋輸送機的1.5倍，最    大達40M3/H。輸送距離長，可達25米，并可以根據用戶需要，采用多級串聯式安裝，超長距離輸送物料，能機動工作。

      （6）、結構緊湊，節省空間，外型美觀，操作簡便，經濟耐用，無需維  護，維護費用低節電35%。

        2）、垂直螺旋輸送機

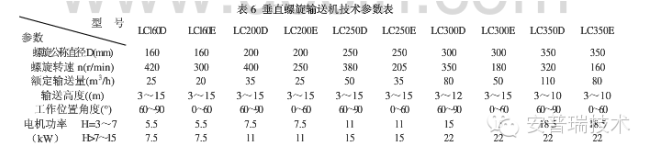

    垂直螺旋輸送機螺旋的轉速比普通螺旋輸送機的要高，經典的垂直螺旋輸送機機理是這樣描述的：加入的物料在離心力的作用下，與機殼間產生了摩擦力，該摩擦力阻止物料隨螺旋葉片一起旋轉并克服了物料下降的重力，從而實現了物料的垂直輸送。適宜垂直或較大傾角螺旋輸送機輸送的物料包括粉狀、粒狀、非粘性的、堆積密度≤1.3t/m3的干燥物料，如糧食、油麩、飼料、化工原料、水泥等。物料溫度一般不能超過80℃，垂直螺旋機不適宜輸送塊狀及粘性的物料。表6為國內某企業的垂直螺旋輸送機技術參數。

       3）、螺旋卸船（車）機

    經典的水平螺旋輸送機的輸送機理：當物料加入固定的機槽內時，由于物料的重力及其與機槽間的摩擦力作用，堆積在機槽下部的物料不隨螺旋體旋轉，而只在旋轉的螺旋葉片推動下向前移動，如同不旋轉的螺母沿著轉動的螺桿作平移運動一樣，達到輸送物料的目的。

國外早就開始了對螺旋連續卸船舶機的研究，根據上述機理，水平和垂直螺旋輸送機的輸送能范圍可以由圖51和圖52所示�？梢钥闯�，同樣規格兩種類型螺旋輸送機的輸送量范圍是不一樣的，垂直螺旋輸送機比水平螺旋輸送機的輸送能力更高，將它們形成一個卸船機系統，必須采用不同規格的組合才能保證系統具有匹配的輸送能力，但這樣雙會使卸船機的整體結構上出現不和諧等問題。

    國外技術先進的公司，像瑞典的Siwertell、意大利的VAM、瑞典的Carlsen和法國的IBAU等公司制造的螺旋卸船機，單機的卸船能力可達1000T/H以上，目前Siwertell已經為新加坡制造了卸船能力為1500T/H的卸船機，為臺灣和韓國的電廠制造了卸船能力達2700T/H的卸船機。

這些先進的螺旋卸船機的關鍵是高效的取料和清艙技術。將旋轉方向相反的內外螺旋結合起來，形成了特殊的自取料裝置（圖53），將充填率由15%提高到80%。采用這樣的取料頭，還表現出另外的優點，例如，（1）、外螺旋可以跛碎或攪松易結塊的物料，使之流入螺旋輸送機的進料口，提高充填率；（2）、取料口是在物料表面以下工作的，可實現無塵操作，保護環境；（3）、緊湊的結構可以到達船艙的大部分區域，減少了卸料死角，降低了清艙工作量，提高了卸船效率。螺旋連續卸船機正朝著大型化，系統化方向發展。

    我國從上世紀八十年代初開始對螺旋卸船機進行研究，但由于經費不足等諸多原因，均未獲得較大的突跛。特別是垂直螺旋輸送機的自取料難關未能攻克（通常采用水平螺旋喂料，占地面積大，移動困難，不宜于船艙取料），使其充填率極低，只達30%~50%；另外，現有中間支承采取在螺旋管內直接支承螺旋軸的結構，它不僅占用了一定的空間，使物料的通過面積減小，而且使螺旋葉片中斷，制約了輸送量的提高。還有，卸船機是一個由不同種類輸送機組成的連續輸送系統，系統集成的好壞也是決定其卸船效率的主要因素，國內在這方面所采取的手段也不是很充分，因此，在散裝物料卸船機的市場上，螺旋卸船機始終不能占有一席之地，未發揮出它巨大的優勢，而這恰恰又是散料散裝物料卸船機的發展關鍵。

   太原科技大學經過多年的潛心研究，發現在全密封的螺旋輸送機系統中，借助螺旋葉片旋轉產生的負壓（即渦旋原理），可以對螺旋輸送機所輸送物料的軸向速度起到增強的作用，極大地提高了輸送效率。這在前述的，所謂經典的螺旋輸送機輸送機理中是沒有提及的，而這一作用地實際應用中是很顯著的！顯然，渦旋輸送機理的發現，是螺旋輸送機的革命，是一種全新的概念！否則，僅靠前述的輸送機理是很難解釋為會螺旋輸送機能有如此巨大的輸送能力（1000~2700T/H以上），可卸18萬噸級的巨輪。

我國也從Siwertell、IBAU等公司引進了螺旋卸船機，這些設備的使用效果非常好，但進口費用十分昂貴。國內研制螺旋卸船機的企業主要有無錫三和重工機械有限公司、上海凌億實現投資有限公司、杭州奧拓散料卸船裝備有限公司等。無錫三和重工機械有限公司與德國SCHADE緊密合作，是BMHMarine AB卸船機國內和海外市場的排他性的海外生產、裝配、安裝、測試的生產基地，但主要任務僅限于金屬結構的制造。目前，無錫三和重工機構有限公司與德國SCHADE合用已經制造了世界上最大兩臺螺旋卸船機（圖54），安裝在我國臺灣麥寮，卸船能力達2700T/H。

    可以預見，有大專院校、科研院所和制造企業的努力探索，我國一定會在不久的將來設計制造出具有自主知識產權的高效螺旋卸船機。

       4）、OLDS螺旋提升機

      OLDS螺旋提升機雖然也構成了與傳統螺旋輸送機一樣的相對運動，但其特點是將螺旋葉片及其軸固定不動，而使外殼旋轉來實現的（圖55）。目前已經獲得多國專利。

    基于這樣的運轉方式，OLDS螺旋提升機的所有支承都用于對旋轉的外殼進行支承，與所輸送的物料不接觸，壽命長、易于維護；物料被提升的通道沒有中間支承，有效截面積大，提升效率高；等等優點。

    圖56為OLDS螺旋提升機的產品圖片。

    能過對國內外連續輸送機械，特別是帶式輸送、斗式提升、埋刮板輸送機和螺旋輸送機產品及技術進行回顧，可以看出，在新理念、新材料、新技術、新工藝的不斷促進下，在國內外市場強力的需要下，各種連續輸送機械正處于快速發展的過程中。由于水平有限，時間緊迫，以及所搜集材料的局限性，文中肯定有許多不當或不足，希望能對大家起一些參考作用。
